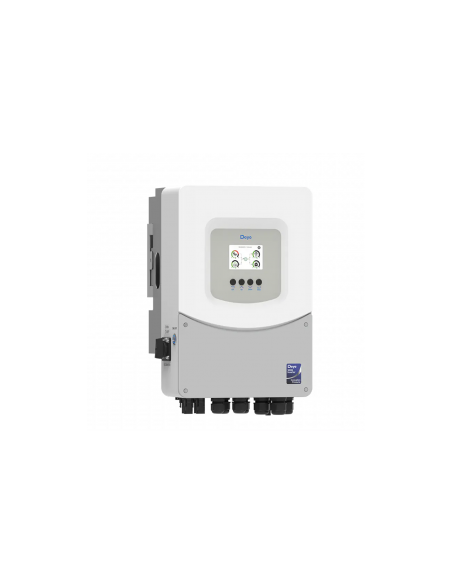

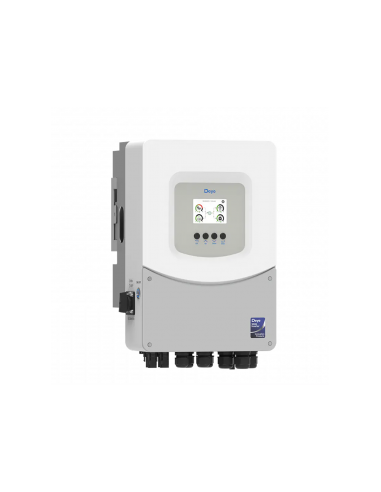

Inversor Deye Sun 6kW Hibrido SUN-6K-SG06LP1-EU-BM2

Un inversor híbrido para múltiples aplicaciones

Una de las principales ventajas del Deye SUN-6K-SG06LP1-EU-BM2 es su capacidad para adaptarse a diferentes configuraciones de instalación.

Puede utilizarse en viviendas con conexión a la red eléctrica que buscan aumentar su autoconsumo, así como en sistemas aislados en los que las baterías desempeñan un papel fundamental para garantizar el suministro energético.

Su arquitectura híbrida permite gestionar distintas fuentes de energía y establecer prioridades de funcionamiento según la configuración del sistema. De este modo, es posible aprovechar la producción solar para alimentar los consumos de la vivienda, cargar las baterías con los excedentes disponibles y utilizar la energía almacenada cuando la producción fotovoltaica no sea suficiente.

También permite configurar estrategias de carga y descarga para adaptar el funcionamiento de la instalación a los horarios de consumo y a las tarifas eléctricas.

Entre sus principales aplicaciones destacan:

• Instalaciones solares de autoconsumo residencial.
• Viviendas con almacenamiento energético mediante baterías de 48 V.
• Sistemas solares aislados de la red eléctrica.
• Instalaciones que necesitan una función de respaldo ante determinados fallos de suministro, con una configuración adecuada.
• Ampliaciones de instalaciones fotovoltaicas existentes mediante acoplamiento en corriente alterna.
• Sistemas que integran un generador compatible como fuente auxiliar de energía.

Potencia nominal de 6000 W

El Deye SUN-6K-SG06LP1-EU-BM2 proporciona una potencia nominal de salida de 6000 W, adecuada para numerosas instalaciones residenciales con varios consumos eléctricos simultáneos.

Esta potencia permite alimentar diferentes cargas de la vivienda, siempre que la suma de sus demandas se mantenga dentro de los límites del inversor y de la instalación eléctrica.

Su capacidad de gestión energética facilita la coordinación entre la producción de los paneles solares, la energía almacenada en las baterías y el suministro procedente de la red o de otras fuentes compatibles.

En funcionamiento aislado, el equipo puede alcanzar una potencia máxima de salida de hasta el doble de su potencia nominal durante 10 segundos, conforme a las condiciones establecidas por el fabricante. Esta capacidad de sobrecarga temporal resulta útil para determinados arranques de equipos eléctricos, aunque la compatibilidad debe comprobarse teniendo en cuenta la potencia de arranque, la duración del pico y las características de cada carga.

Es importante dimensionar correctamente la instalación para que la potencia del inversor, la capacidad de las baterías y los consumos previstos trabajen de forma equilibrada.

Dos seguidores MPPT para aprovechar la producción solar

Este modelo incorpora dos seguidores MPPT independientes, que permiten gestionar dos entradas fotovoltaicas y optimizar el aprovechamiento de la energía generada por los paneles solares.

La tecnología MPPT, o seguimiento del punto de máxima potencia, ajusta el funcionamiento eléctrico del campo fotovoltaico para obtener la mayor producción posible dentro de las condiciones de irradiación y temperatura existentes.

La presencia de dos seguidores independientes ofrece mayor flexibilidad en el diseño de la instalación. Por ejemplo, puede facilitar la conexión de dos grupos de paneles con diferentes orientaciones o condiciones de funcionamiento, siempre que se respeten los límites eléctricos de cada entrada.

El inversor admite una potencia máxima de acceso fotovoltaico de 12.000 W y una potencia máxima de entrada fotovoltaica de 9600 W, según la ficha técnica del fabricante.

Estos valores deben interpretarse correctamente durante el dimensionamiento: la potencia de los paneles instalados y la potencia que el inversor puede gestionar como entrada no son conceptos equivalentes. La configuración definitiva debe respetar los límites de tensión, corriente y potencia del equipo, así como las condiciones de diseño establecidas por el fabricante.

Características de la entrada fotovoltaica

• Potencia máxima de acceso fotovoltaico: 12.000 W.
• Potencia máxima de entrada fotovoltaica: 9600 W.
• Número de seguidores MPPT: 2.
• Corriente máxima de funcionamiento por MPPT: 18 A.
• Corriente máxima de cortocircuito por entrada: 27 A.
• Tensión fotovoltaica máxima: 500 V.
• Tensión de arranque: 125 V.
• Rango de tensión MPPT: 150-425 V.
• Tensión nominal fotovoltaica: 370 V.

Antes de conectar los módulos, es imprescindible comprobar la tensión de circuito abierto de cada cadena a la temperatura mínima prevista, la corriente de los paneles y el número de módulos en serie y en paralelo. Una configuración incorrecta puede superar los límites eléctricos del inversor.

Sistema de baterías de 48 V

El Deye SUN-6K-SG06LP1-EU-BM2 está diseñado para trabajar con baterías de baja tensión, con un rango de tensión de batería de 40 a 60 V.

Es compatible con tecnologías de baterías de litio y plomo-ácido, siempre que se cumplan las condiciones de compatibilidad, configuración y funcionamiento establecidas por el fabricante.

En sistemas con baterías de litio, la comunicación entre el inversor y el sistema de gestión de la batería (BMS) es especialmente importante. Una configuración correcta permite coordinar los límites de carga y descarga y gestionar adecuadamente los parámetros de funcionamiento.

El modelo de 6 kW admite una corriente máxima de carga y descarga de hasta 135 A. Esta capacidad permite gestionar una cantidad considerable de energía entre la batería y el inversor, aunque la corriente real estará condicionada por las características del acumulador, su BMS, el cableado, las protecciones y la configuración de la instalación.

La batería debe dimensionarse teniendo en cuenta tanto la capacidad energética necesaria como la potencia que debe entregar. Una batería con suficiente capacidad en kWh no necesariamente puede proporcionar por sí sola toda la potencia requerida por el inversor.

Características de batería

• Tensión nominal del sistema: 48 V.
• Rango de tensión de batería: 40-60 V.
• Corriente máxima de carga: 135 A.
• Corriente máxima de descarga: 135 A.
• Tecnologías admitidas: litio y plomo-ácido.
• Gestión de baterías de litio mediante configuración y comunicación compatibles con el BMS.
• Posibilidad de integrar varias baterías en paralelo, respetando los requisitos de compatibilidad y dimensionamiento.

La selección de una batería adecuada debe considerar la potencia continua disponible, la corriente máxima autorizada por el BMS, la capacidad de almacenamiento y el protocolo de comunicación compatible con el inversor.

Gestión inteligente de la energía

El inversor permite configurar diferentes estrategias de funcionamiento para adaptar el uso de la energía a las necesidades de cada instalación.

Sus funciones de gestión energética permiten establecer prioridades entre la producción fotovoltaica, la carga de las baterías, el suministro a los consumos y la utilización de la red eléctrica, según el modo de funcionamiento configurado.

Esta flexibilidad resulta especialmente interesante para viviendas en las que el consumo varía a lo largo del día o en las que se desea aprovechar una tarifa eléctrica con diferentes periodos horarios.

Seis periodos programables de carga y descarga

El equipo permite configurar hasta seis periodos horarios para gestionar la carga y descarga de las baterías.

Esta función facilita la adaptación del sistema a los hábitos de consumo y a las condiciones de suministro eléctrico. Por ejemplo, se pueden establecer horarios para favorecer la carga de las baterías en determinados periodos y utilizar la energía almacenada cuando resulte más conveniente.

La configuración debe ajustarse a las características de la batería, las necesidades de consumo y las condiciones de la instalación.

Función de respaldo y funcionamiento aislado

El Deye SUN-6K-SG06LP1-EU-BM2 puede utilizarse en sistemas aislados y en instalaciones que requieren disponer de una salida de respaldo correctamente configurada.

Cuando se diseña una instalación con función de respaldo, es importante determinar qué consumos deben mantenerse alimentados durante una interrupción del suministro eléctrico y dimensionar el sistema para cubrir sus necesidades.

La potencia disponible dependerá de la configuración, de la capacidad de las baterías, de la potencia instantánea requerida por las cargas y de los límites eléctricos del inversor.

En funcionamiento aislado, el equipo admite una potencia máxima temporal de hasta dos veces la potencia nominal durante 10 segundos, de acuerdo con las condiciones indicadas por Deye.

Para obtener un sistema de respaldo fiable, se recomienda definir los circuitos prioritarios y comprobar las necesidades de arranque de los equipos conectados, especialmente en el caso de motores, bombas, compresores y otras cargas con elevados picos de corriente.

Integración de un generador compatible

El inversor admite la integración de un generador compatible como fuente auxiliar de energía.

Esta posibilidad resulta especialmente útil en instalaciones aisladas, viviendas de uso ocasional y sistemas en los que la producción solar puede ser insuficiente durante determinados periodos.

La integración de un generador permite disponer de una fuente adicional de energía cuando las condiciones de producción fotovoltaica o el estado de carga de las baterías lo hacen necesario, siempre que la instalación y la configuración sean adecuadas.

Antes de realizar la conexión, deben comprobarse las características eléctricas del generador, los requisitos de conexión y los parámetros admitidos por el inversor.

Acoplamiento en corriente alterna (AC Coupling)

La función de acoplamiento en corriente alterna permite integrar el inversor en determinadas instalaciones fotovoltaicas existentes.

Esta característica puede resultar útil cuando se desea ampliar un sistema solar incorporando almacenamiento energético sin sustituir necesariamente todos los equipos que ya forman parte de la instalación.

La viabilidad de esta configuración depende del inversor existente, del esquema eléctrico, de la estrategia de control y de las condiciones de funcionamiento establecidas por el fabricante.

Por ello, antes de realizar una ampliación, es recomendable comprobar la compatibilidad de los equipos y definir el esquema de conexión adecuado para garantizar un funcionamiento correcto.

Conectividad y monitorización

El Deye SUN-6K-SG06LP1-EU-BM2 dispone de interfaces de comunicación WiFi, RS485 y CAN, que permiten la monitorización y la integración con dispositivos compatibles.

La monitorización facilita el seguimiento del funcionamiento de la instalación y ayuda a consultar información relevante sobre la producción fotovoltaica, el intercambio de energía y el estado del sistema, según los dispositivos conectados y la plataforma utilizada.

La comunicación mediante RS485 y CAN también permite integrar baterías compatibles y otros equipos que admitan los protocolos correspondientes.

La disponibilidad de los datos y las funciones de supervisión dependerá de los accesorios instalados, la conectividad disponible y la configuración del sistema.

Funcionamiento en paralelo y posibilidad de ampliación

El fabricante contempla la conexión en paralelo de hasta 16 unidades compatibles, tanto en instalaciones conectadas a la red como en sistemas aislados, de acuerdo con los requisitos de configuración de la serie.

Esta característica permite diseñar sistemas de mayor potencia mediante varios inversores cuando las necesidades energéticas superan las posibilidades de una única unidad.

El funcionamiento en paralelo requiere una configuración específica y una correcta coordinación entre los equipos. También es necesario dimensionar adecuadamente las baterías, las protecciones, el cableado y el resto de los componentes.

La ampliación debe planificarse desde el diseño de la instalación para garantizar la compatibilidad de los equipos y el cumplimiento de los requisitos del fabricante.

Eficiencia energética y funcionamiento silencioso

El inversor alcanza una eficiencia máxima del 97,6 % y una eficiencia de seguimiento MPPT superior al 99 %, según las especificaciones publicadas por Deye.

Estas características contribuyen a aprovechar eficazmente la energía fotovoltaica disponible y a reducir las pérdidas asociadas a los procesos de conversión.

El equipo incorpora refrigeración natural, una solución que favorece un funcionamiento silencioso al no depender de ventiladores para su refrigeración habitual.

El rendimiento real dependerá de las condiciones de funcionamiento, la potencia procesada, la temperatura ambiente y la configuración de la instalación.

Diseño compacto y protección IP65

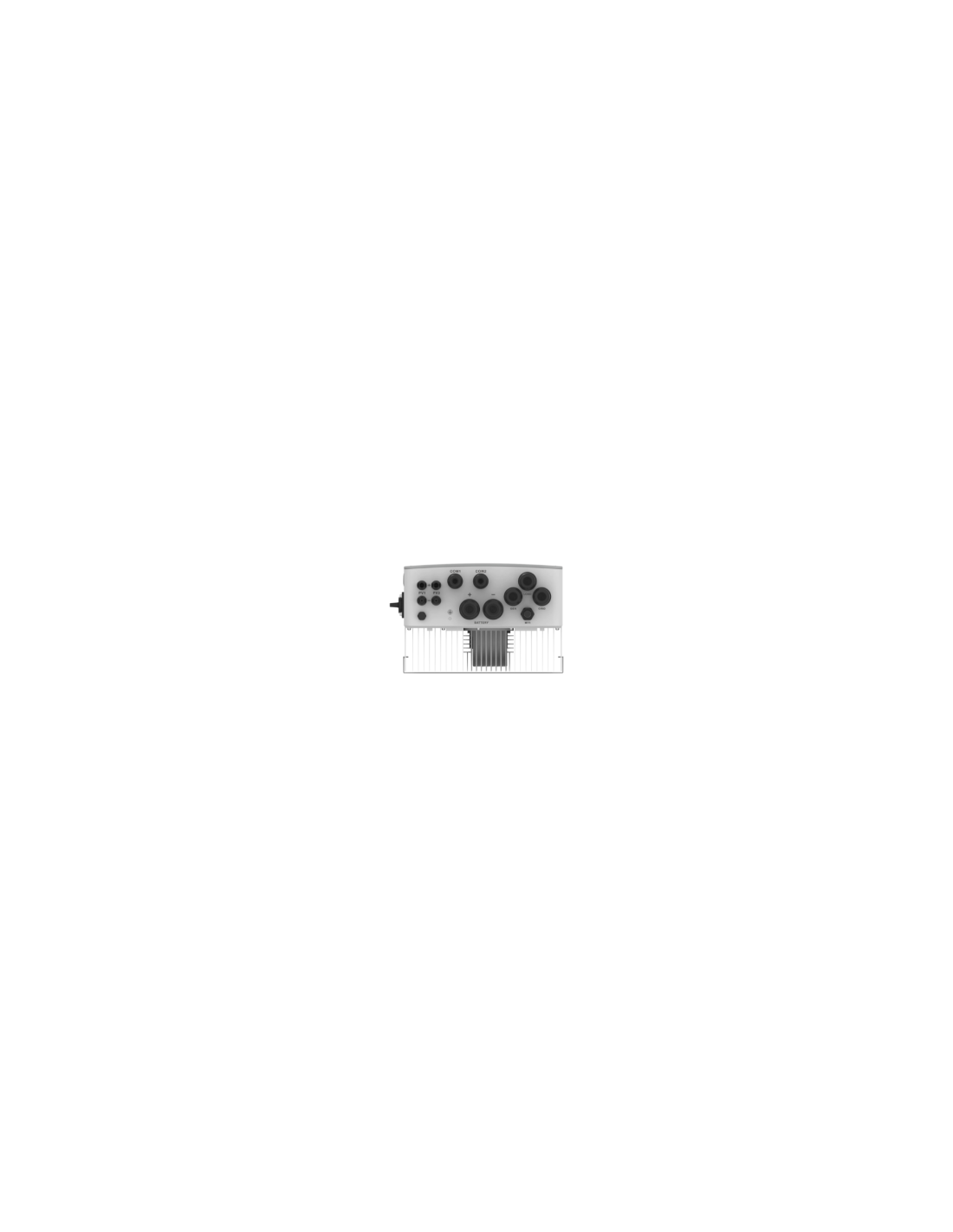

El Deye SUN-6K-SG06LP1-EU-BM2 presenta un diseño compacto para facilitar su integración en instalaciones residenciales.

Sus dimensiones aproximadas son de 310 × 460 × 218 mm, sin incluir conectores ni soportes, y su peso es de aproximadamente 15,6 kg.

Dispone de un grado de protección IP65, que ofrece protección frente a la entrada de polvo y frente a chorros de agua en las condiciones definidas por dicha clasificación.

Esto permite valorar su instalación tanto en interiores como en determinados espacios exteriores, siempre respetando las indicaciones del fabricante sobre ubicación, ventilación, exposición ambiental y montaje.

El rango de temperatura de funcionamiento indicado es de -40 °C a +60 °C, con reducción de potencia por encima de 45 °C. Por este motivo, la elección del emplazamiento es importante para favorecer el rendimiento y la durabilidad del equipo.

Pantalla y configuración del sistema

El inversor incorpora una pantalla LCD que facilita el acceso local a los parámetros y a las funciones de configuración disponibles.

Desde la interfaz se pueden consultar datos de funcionamiento y ajustar los parámetros correspondientes a los distintos modos de trabajo, de acuerdo con las instrucciones del fabricante.

Una configuración adecuada es fundamental para garantizar la coordinación entre los paneles solares, las baterías, la red eléctrica y los consumos de la instalación.

En particular, deben revisarse los parámetros de batería, los límites de carga y descarga, la configuración de red, las prioridades energéticas y las funciones de respaldo que vayan a utilizarse.

Protecciones eléctricas integradas

El equipo incorpora diferentes funciones de protección destinadas a contribuir a la seguridad y a la fiabilidad de la instalación.

Entre las protecciones contempladas por el fabricante se encuentran la protección frente a polaridad inversa en corriente continua, la protección contra sobreintensidades y sobretensiones de salida de corriente alterna, la protección térmica, la protección frente a cortocircuitos y la detección de aislamiento.

También dispone de funciones de protección relacionadas con la conexión a red, así como protección contra sobretensiones de tipo II en los lados de corriente continua y alterna.

La protección contra arco eléctrico se contempla como opción, por lo que debe verificarse la configuración concreta del equipo.

Las protecciones integradas del inversor no sustituyen a las protecciones externas que correspondan. El diseño de la instalación debe contemplar los dispositivos de seccionamiento, protección y puesta a tierra exigidos por la normativa aplicable.

Garantía y fiabilidad

Deye publica para esta serie una garantía de 5 años, con posibilidad de ampliación hasta 10 años según el país de instalación y las condiciones de su política de garantía.

La cobertura efectiva debe confirmarse para la referencia concreta adquirida y conforme a las condiciones aplicables a la venta.

Para favorecer la fiabilidad del sistema, se recomienda realizar una instalación correcta, respetar las especificaciones eléctricas del fabricante y utilizar baterías y accesorios compatibles.

¿Por qué comprar el Deye SUN-6K-SG06LP1-EU-BM2 en Supermercado Solar?

En Supermercado Solar apostamos por soluciones fotovoltaicas que permiten diseñar instalaciones adaptadas a las necesidades reales de cada proyecto.

El Deye SUN-6K-SG06LP1-EU-BM2 reúne potencia, almacenamiento energético, flexibilidad de configuración y funciones avanzadas de gestión en un único equipo.

Su funcionamiento con baterías de 48 V, sus dos seguidores MPPT y sus posibilidades de integración con la red eléctrica y con generadores compatibles lo convierten en una opción interesante para numerosas instalaciones residenciales.

Si necesitas ayuda para elegir la batería, dimensionar el campo fotovoltaico o comprobar la compatibilidad con otros componentes, nuestro equipo puede orientarte para configurar una solución adecuada.

Supermercado Solar: soluciones solares para generar energía, ganar independencia y aprovechar mejor cada kilovatio producido.

Características técnicas del inversor híbrido Deye SUN-6K-SG06LP1-EU-CM2

Datos de entrada de la batería

Datos de entrada de cadenas fotovoltaicas

Datos de entrada y salida de corriente alterna (CA)

Eficiencia
