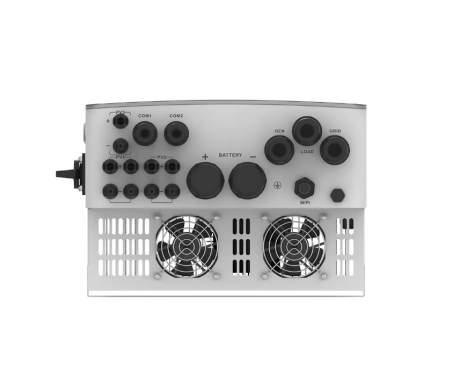

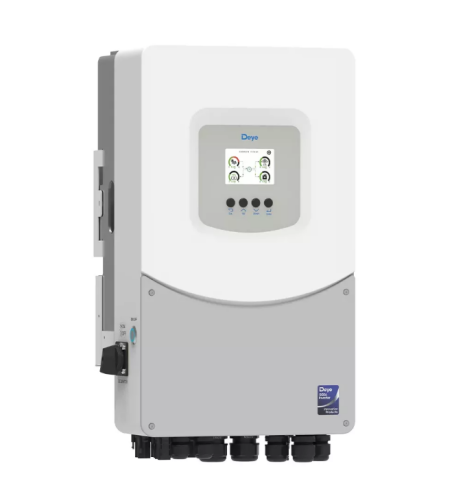

Inversor Deye Sun 8kW Hibrido SG06LP1-EU-BM3

Un inversor híbrido para múltiples aplicaciones

La tecnología híbrida permite coordinar diferentes fuentes de energía para adaptar el funcionamiento del sistema a las necesidades de cada instalación.

El inversor gestiona la energía procedente de los paneles solares, las baterías y la red eléctrica, según la configuración seleccionada. También permite integrar un generador compatible para disponer de una fuente auxiliar de energía cuando las condiciones de producción solar o el estado de carga de las baterías lo requieran.

Esta flexibilidad permite utilizar el equipo en diferentes tipos de proyectos:

• Instalaciones solares de autoconsumo residencial.
• Viviendas con almacenamiento energético mediante baterías de 48 V.
• Sistemas solares aislados de la red eléctrica.
• Instalaciones con elevados consumos eléctricos.
• Viviendas que necesitan una salida de respaldo correctamente dimensionada.
• Ampliaciones de instalaciones fotovoltaicas existentes mediante acoplamiento en corriente alterna.
• Sistemas que integran un generador compatible como fuente auxiliar.
• Instalaciones que necesitan ampliar su potencia mediante varios inversores compatibles conectados en paralelo.

La configuración definitiva debe adaptarse a las necesidades de consumo, las características de la batería y las condiciones eléctricas de cada instalación.

Potencia nominal de 8000 W

El Deye SUN-8K-SG06LP1-EU-BM3 ofrece una potencia nominal de salida de 8000 W, proporcionando una elevada capacidad para alimentar los consumos eléctricos de una vivienda.

Esta potencia permite gestionar simultáneamente diferentes cargas, siempre que la demanda total se mantenga dentro de los límites del equipo y de la instalación eléctrica.

La gestión híbrida permite coordinar la producción fotovoltaica con la energía almacenada en las baterías y el suministro procedente de la red u otras fuentes compatibles.

En funcionamiento aislado, el inversor puede alcanzar una potencia máxima temporal equivalente al doble de su potencia nominal durante 10 segundos, de acuerdo con las condiciones establecidas por el fabricante.

Esta capacidad de sobrecarga puede resultar útil para determinados equipos con picos de arranque, como motores, bombas o compresores. No obstante, es necesario comprobar la potencia de arranque y las características de cada carga antes de dimensionar el sistema.

La potencia nominal del inversor tampoco debe confundirse con la energía disponible en las baterías: para mantener consumos elevados durante un periodo prolongado, será necesario disponer de una batería con capacidad energética y potencia de descarga suficientes.

Tres seguidores MPPT para optimizar la producción fotovoltaica

Una de las principales características del Deye SUN-8K-SG06LP1-EU-BM3 es la incorporación de tres seguidores MPPT independientes.

La tecnología MPPT permite ajustar el funcionamiento de las entradas fotovoltaicas para aprovechar la máxima potencia disponible de los paneles solares en las condiciones de irradiación y temperatura existentes.

Disponer de tres seguidores independientes ofrece una mayor flexibilidad a la hora de diseñar el campo fotovoltaico. Permite distribuir los paneles en diferentes grupos y adaptar la configuración a las características del tejado o de la instalación.

Por ejemplo, puede facilitar el diseño de una instalación con paneles distribuidos en distintas orientaciones, siempre que cada grupo respete los límites eléctricos y las condiciones de funcionamiento del correspondiente MPPT.

El equipo admite una potencia máxima de acceso fotovoltaico de 16.000 W y una potencia máxima de entrada fotovoltaica de 12.800 W.

Estos valores permiten aprovechar un campo fotovoltaico de gran tamaño, pero es imprescindible distinguir entre la potencia de acceso de los paneles y la potencia máxima de entrada que puede gestionar el inversor.

La selección del número de módulos, su distribución en cadenas y la conexión a cada MPPT deben realizarse comprobando las tensiones, las corrientes y los límites establecidos por el fabricante.

Características de la entrada fotovoltaica

• Potencia máxima de acceso fotovoltaico: 16.000 W.
• Potencia máxima de entrada fotovoltaica: 12.800 W.
• Número de seguidores MPPT: 3.
• Corriente máxima de funcionamiento por MPPT: 36 A + 36 A + 18 A.
• Corriente máxima de cortocircuito: debe verificarse por entrada según la ficha técnica oficial de la referencia.
• Tensión máxima de entrada fotovoltaica: 500 V.
• Tensión de arranque: 125 V.
• Rango de tensión MPPT: 150-425 V.
• Tensión nominal fotovoltaica: 370 V.
• Número de entradas de cadena: 5, distribuidas 2 + 2 + 1 entre los seguidores MPPT.

Estas prestaciones permiten diseñar instalaciones fotovoltaicas de elevada potencia y adaptar la distribución de los módulos a las condiciones de cada proyecto.

Antes de conectar los paneles, deben comprobarse la tensión de circuito abierto a la temperatura mínima prevista, la corriente de cada cadena y el número de módulos conectados en serie y en paralelo.

Sistema de baterías de 48 V

El Deye SUN-8K-SG06LP1-EU-BM3 trabaja con baterías de baja tensión, dentro de un rango de tensión de 40 a 60 V.

Esta arquitectura permite diseñar sistemas de almacenamiento energético con baterías compatibles de litio o plomo-ácido, siempre que se respeten las condiciones de funcionamiento y configuración establecidas por el fabricante.

La batería desempeña un papel fundamental en una instalación híbrida, ya que permite almacenar la energía fotovoltaica disponible para utilizarla posteriormente, por ejemplo, durante la noche o en periodos de menor producción solar.

El equipo admite una corriente máxima de carga y descarga de hasta 185 A para el modelo de 8 kW, según la tabla técnica de la serie. La corriente efectiva dependerá de la configuración, de los límites del BMS de la batería, del cableado y de las condiciones de funcionamiento.

Para aprovechar correctamente la potencia del inversor, es importante dimensionar la batería no solo por su capacidad de almacenamiento en kWh, sino también por la potencia continua y la corriente de descarga que puede proporcionar.

Características de batería

• Tensión nominal del sistema: 48 V.
• Rango de tensión de batería: 40-60 V.
• Corriente máxima de carga: 185 A.
• Corriente máxima de descarga: 185 A.
• Compatibilidad con baterías de litio y plomo-ácido, conforme a las especificaciones del fabricante.
• Gestión de baterías de litio mediante BMS compatible.
• Posibilidad de ampliar el almacenamiento mediante baterías compatibles conectadas en paralelo, respetando las instrucciones del fabricante.

En sistemas con baterías de litio, la comunicación entre el inversor y el BMS permite coordinar los límites de carga y descarga para favorecer un funcionamiento adecuado del conjunto.

Antes de seleccionar la batería, debe comprobarse la compatibilidad del modelo concreto, el protocolo de comunicación y la corriente máxima admitida por el sistema de almacenamiento.

Gestión inteligente de la energía

El Deye SUN-8K-SG06LP1-EU-BM3 permite configurar diferentes estrategias de funcionamiento para adaptar la utilización de la energía a los hábitos de consumo de la instalación.

La gestión energética permite coordinar la producción fotovoltaica, la carga y descarga de las baterías y el intercambio de energía con la red eléctrica.

De esta forma, es posible establecer prioridades de funcionamiento según las necesidades de cada vivienda y aprovechar mejor la energía generada por los paneles solares.

Seis periodos programables de carga y descarga

El inversor permite configurar hasta seis periodos horarios para gestionar la carga y descarga de las baterías.

Esta función resulta especialmente interesante en instalaciones donde el precio de la electricidad varía según la franja horaria.

La programación permite adaptar el funcionamiento del sistema a los horarios de consumo y a la estrategia energética elegida, dentro de los límites de la batería y de la instalación.

Por ejemplo, se puede priorizar el almacenamiento de los excedentes fotovoltaicos durante las horas de producción solar y utilizar la energía acumulada cuando la generación sea insuficiente.

La configuración adecuada dependerá de la tarifa eléctrica, los consumos, la capacidad de almacenamiento y las prioridades establecidas para la instalación.

Función de respaldo y funcionamiento aislado

El Deye SUN-8K-SG06LP1-EU-BM3 puede utilizarse en sistemas aislados y en instalaciones que requieren una salida de respaldo correctamente configurada.

En una vivienda con respaldo, es importante determinar qué circuitos deben permanecer alimentados cuando se interrumpe el suministro eléctrico y dimensionar el sistema para cubrir sus necesidades.

La potencia disponible dependerá de la configuración del inversor, de la capacidad de las baterías, de los consumos conectados y de los límites de funcionamiento del equipo.

La capacidad de sobrecarga temporal en funcionamiento aislado permite atender determinados picos de demanda, siempre que se respeten las condiciones del fabricante.

Para diseñar un sistema fiable, conviene identificar los consumos prioritarios y comprobar las necesidades de arranque de los equipos eléctricos, especialmente los motores, las bombas de agua y los compresores.

La autonomía durante un corte de suministro dependerá principalmente de la energía disponible en las baterías y del consumo de los equipos que permanezcan conectados.

Integración de un generador compatible

El inversor admite la integración de un generador compatible como fuente auxiliar de energía.

Esta función puede resultar especialmente útil en viviendas aisladas, instalaciones de uso ocasional o sistemas que necesitan una fuente adicional de alimentación durante periodos prolongados de baja producción fotovoltaica.

La integración permite complementar la energía procedente de los paneles solares y de las baterías cuando las condiciones de la instalación lo requieran.

La conexión debe realizarse respetando los requisitos eléctricos y de configuración establecidos por el fabricante. Es necesario comprobar la compatibilidad del generador y definir correctamente el esquema de conexión.

Acoplamiento en corriente alterna (AC Coupling)

El Deye SUN-8K-SG06LP1-EU-BM3 admite el acoplamiento en corriente alterna para determinadas configuraciones de ampliación de instalaciones solares existentes.

Esta posibilidad permite incorporar almacenamiento energético a determinados sistemas fotovoltaicos sin tener que sustituir necesariamente todos los equipos que ya están instalados.

La viabilidad de esta configuración depende de las características del inversor existente, del esquema eléctrico, de los dispositivos de control y de los requisitos del fabricante.

Por este motivo, antes de ampliar una instalación, es recomendable verificar la compatibilidad de los equipos y determinar el esquema de conexión adecuado.

Funcionamiento en paralelo y ampliación de potencia

La serie SUN-SG06LP1-EU-BM3 permite conectar hasta 16 unidades compatibles en paralelo, tanto en instalaciones conectadas a la red como en sistemas aislados, de acuerdo con las condiciones establecidas por el fabricante.

Esta función permite diseñar sistemas de mayor potencia cuando las necesidades energéticas superan las posibilidades de un único inversor.

La conexión en paralelo requiere configurar correctamente los equipos y dimensionar las baterías, las protecciones eléctricas y el cableado para trabajar de forma coordinada.

La posibilidad de ampliación ofrece flexibilidad para instalaciones que pueden necesitar una mayor capacidad de generación o suministro en el futuro.

La configuración debe realizarse siguiendo la documentación técnica y las instrucciones del fabricante.

Monitorización y conectividad

El Deye SUN-8K-SG06LP1-EU-BM3 incorpora interfaces de comunicación WiFi, RS485 y CAN para la monitorización y la integración con dispositivos compatibles.

Estas funciones permiten realizar un seguimiento del funcionamiento de la instalación y consultar los datos disponibles sobre la producción fotovoltaica, los consumos y los flujos energéticos, según los dispositivos conectados y la plataforma utilizada.

La comunicación también facilita la integración con baterías compatibles que utilizan los protocolos correspondientes.

La disponibilidad de las funciones de monitorización dependerá de la configuración del equipo, de la conectividad disponible y de los accesorios instalados.

Pantalla LCD táctil a color

El inversor incorpora una pantalla LCD táctil a color que facilita el acceso a los parámetros de funcionamiento y a las opciones de configuración disponibles.

Desde la interfaz local se pueden consultar los datos del sistema y gestionar los parámetros correspondientes a los distintos modos de trabajo, de acuerdo con las instrucciones del fabricante.

Esta interfaz permite acceder de forma cómoda a la configuración de la instalación y consultar información relevante sobre su funcionamiento.

Una configuración correcta es esencial para coordinar el inversor con las baterías, los paneles solares y el resto de los equipos conectados.

Eficiencia energética y rendimiento

El Deye SUN-8K-SG06LP1-EU-BM3 alcanza una eficiencia máxima del 97,6 % y una eficiencia europea del 96,5 %, según los datos publicados para esta serie.

La eficiencia MPPT es superior al 99 %, lo que contribuye a optimizar el seguimiento del punto de máxima potencia de los paneles solares.

Estas características permiten aprovechar eficazmente la energía fotovoltaica disponible, aunque el rendimiento real dependerá de las condiciones de funcionamiento, la temperatura, la potencia procesada y la configuración de la instalación.

La selección adecuada de los paneles, las baterías y los demás componentes es fundamental para obtener un sistema equilibrado y eficiente.

Refrigeración inteligente y funcionamiento silencioso

El inversor incorpora un sistema de refrigeración inteligente por aire para gestionar la temperatura de sus componentes internos.

Este sistema adapta la refrigeración a las necesidades de funcionamiento y contribuye a mantener unas condiciones térmicas adecuadas durante el trabajo del equipo.

El nivel de ruido indicado para esta serie es inferior a 45 dB, según las especificaciones comerciales publicadas.

Para favorecer el rendimiento y la durabilidad del inversor, se recomienda instalarlo en un emplazamiento adecuado, respetando las distancias de ventilación y las indicaciones del fabricante.

Protección IP65 y resistencia ambiental

El Deye SUN-8K-SG06LP1-EU-BM3 dispone de un grado de protección IP65, que ofrece protección frente a la entrada de polvo y frente a chorros de agua en las condiciones establecidas por esta clasificación.

Esta característica permite valorar su instalación tanto en interiores como en determinados espacios exteriores, siempre que se respeten las recomendaciones del fabricante para el montaje y las condiciones ambientales.

El equipo está diseñado para funcionar en un rango de temperatura de -40 °C a +60 °C, con reducción de potencia por encima de 45 °C.

La humedad relativa admisible indicada es del 0 al 100 %, y la altitud máxima de funcionamiento es de 3000 metros, conforme a las especificaciones publicadas.

La elección de una ubicación apropiada es importante para evitar temperaturas excesivas y favorecer el funcionamiento correcto del sistema.

Protecciones eléctricas integradas

El inversor incorpora funciones de protección destinadas a contribuir a la seguridad y fiabilidad de la instalación.

Entre las protecciones contempladas para esta serie se encuentran:

• Protección frente a polaridad inversa de corriente continua.
• Protección frente a sobrecorriente en la salida de corriente alterna.
• Protección térmica.
• Protección frente a sobretensión en la salida de corriente alterna.
• Protección frente a cortocircuitos en la salida de corriente alterna.
• Monitorización de componentes de corriente continua.
• Protección antiisla.
• Interruptor de corriente continua.
• Detección de impedancia de aislamiento.
• Detección de corriente residual.
• Protección contra sobretensiones de tipo II en corriente continua y corriente alterna.
• Protección contra arco eléctrico AFCI, disponible como opción según la configuración.

Las protecciones integradas no sustituyen a las protecciones externas necesarias para cada instalación. El diseño eléctrico debe respetar las indicaciones del fabricante y la normativa aplicable.

Diseño compacto para instalaciones de mayor potencia

El Deye SUN-8K-SG06LP1-EU-BM3 integra una potencia nominal de 8 kW, tres seguidores MPPT y gestión de baterías de baja tensión en un equipo diseñado para instalaciones híbridas monofásicas.

Sus dimensiones aproximadas son de 340 × 580 × 227 mm, sin incluir conectores ni soportes, y su peso es de aproximadamente 23,7 kg.

Este diseño permite integrar el equipo en instalaciones residenciales y proyectos de almacenamiento energético, siempre que se disponga del espacio necesario para su montaje y ventilación.

Antes de instalarlo, deben comprobarse las condiciones de fijación, el acceso a las conexiones y las distancias de seguridad recomendadas por el fabricante.

Garantía y soporte técnico

Deye publica condiciones de garantía de 5 años, con posibilidad de ampliación hasta 10 años según el mercado y las condiciones aplicables.

La cobertura efectiva debe confirmarse para la referencia concreta adquirida y conforme a las condiciones de garantía correspondientes a la venta.

Para favorecer la fiabilidad del sistema, se recomienda respetar las especificaciones técnicas del fabricante, utilizar componentes compatibles y realizar una instalación correctamente dimensionada.

En Supermercado Solar podemos ayudarte a identificar los componentes adecuados para configurar una instalación equilibrada, teniendo en cuenta la potencia del inversor, las características de la batería y las necesidades de consumo.

Características técnicas del Deye SUN-8K-SG06LP1-EU-BM3

Datos generales

• Marca: Deye.
• Modelo: SUN-8K-SG06LP1-EU-BM3.
• Tipo: inversor híbrido monofásico.
• Potencia nominal de salida: 8000 W.
• Tensión nominal de salida: 220/230 V.
• Conexión de salida: L+N+PE.
• Frecuencia nominal: 50/60 Hz.
• Grado de protección: IP65.
• Sistema de refrigeración: inteligente por aire.
• Nivel de ruido: inferior a 45 dB.
• Dimensiones: 340 × 580 × 227 mm, sin conectores ni soportes.
• Peso: aproximadamente 23,7 kg.

Entrada fotovoltaica

• Potencia máxima de acceso fotovoltaico: 16.000 W.
• Potencia máxima de entrada fotovoltaica: 12.800 W.
• Número de seguidores MPPT: 3.
• Número de entradas de cadena: 5.
• Distribución de cadenas por MPPT: 2 + 2 + 1.
• Corriente máxima de funcionamiento: 36 A + 36 A + 18 A.
• Tensión máxima de entrada fotovoltaica: 500 V.
• Tensión de arranque: 125 V.
• Rango de tensión MPPT: 150-425 V.
• Tensión nominal fotovoltaica: 370 V.

Baterías

• Tensión nominal del sistema: 48 V.
• Rango de tensión de batería: 40-60 V.
• Corriente máxima de carga: 185 A.
• Corriente máxima de descarga: 185 A.
• Tipos de batería: plomo-ácido o ion-litio, según compatibilidad.
• Gestión de baterías de litio: comunicación con BMS compatible.

Entrada y salida de corriente alterna

• Potencia activa nominal de entrada/salida de CA: 8000 W.
• Potencia aparente máxima de entrada/salida de CA: 8800 VA.
• Corriente nominal de entrada/salida de CA: 36,4 A / 34,8 A.
• Corriente máxima de entrada/salida de CA: 40 A / 38,3 A.
• Tensión nominal: 220/230 V.
• Rango de tensión: 0,85 Un-1,1 Un.
• Frecuencia de red: 50 Hz (45-55 Hz) / 60 Hz (55-65 Hz).
• Corriente máxima continua de paso de CA: verificar el valor específico del modelo en la ficha técnica oficial.
• Potencia pico en funcionamiento aislado: dos veces la potencia nominal durante 10 segundos.
• Rango de ajuste del factor de potencia: de 0,8 adelantado a 0,8 atrasado.
• Distorsión armónica total de corriente: <3 % a potencia nominal.
• Corriente de inyección de CC: <0,5 % de In.

Eficiencia y comunicación

• Eficiencia máxima: 97,6 %.
• Eficiencia europea: 96,5 %.
• Eficiencia MPPT: superior al 99 %.
• Conectividad: WiFi, RS485 y CAN.
• Pantalla: LCD táctil a color.
• Monitorización: mediante plataformas y accesorios compatibles.
• Funcionamiento en paralelo: hasta 16 unidades compatibles, conforme a las condiciones del fabricante.

¿Por qué comprar el Deye SUN-8K-SG06LP1-EU-BM3 en Supermercado Solar?

El Deye SUN-8K-SG06LP1-EU-BM3 es una solución para quienes necesitan una elevada potencia de conversión, una gran capacidad de generación fotovoltaica y flexibilidad para integrar almacenamiento energético.

Sus tres seguidores MPPT, la gestión de baterías de 48 V, la posibilidad de integrar un generador compatible y sus funciones de programación energética permiten diseñar instalaciones adaptadas a diferentes necesidades.

Además, la posibilidad de conectar varias unidades compatibles en paralelo ofrece opciones de ampliación para proyectos que requieren una mayor capacidad energética.

En Supermercado Solar apostamos por soluciones fotovoltaicas que permitan aprovechar la energía solar, mejorar la autonomía y adaptar cada instalación a sus necesidades reales.

Supermercado Solar: genera energía, gana independencia y aprovecha al máximo tu instalación fotovoltaica.
